جهاز انذار من البداية حتى النهاية

صمم بنفسك جهاز انذار متعدد الاستخدامات تُآمن به نفسك وبيتك .. وعائلتك .. او المكتب الخاص بيك او مكان شغلك. ويتم استخدام اجهزة الانذار مع انظمة المراقبة الاخرى مثل كاميرات مراقبة للحفاظ على الامن وضمان استقرار المناطق والأماكن المهمة.

مميزات جهاز الـ انذار الذي سوف نصممه اليوم:

  1. بسيط في دوائره الالكترونية يعني تقدر تصممه بسهولة .. لا يحتوى على مبرمجيات ..او متحكمات من ميكروكنترولر او اردوينو.
  2. متعدد الاستخدامات يستخدم لانذار الحريق, السرقة, كشف الحركة والصوت, وتآمين المداخل والمخارج.
  3. قسم للإضاءة الطوارى في حال انقطاع التيار الكهربي
  4. تنبيه بالضوء والصوت
  5. يعمل بارقام سرية
  6. تامين الجهاز نفسه والغطاء الخارجي بصاعق كهربي
  7. يعمل على البطارية للتامين في حالة انقطاع الكهرباء

الموضوع شيق لكل محبي اجهزة الانذار، من هذا المشروع تقدر تصمم جهاز انذار الخاص بك على حسب الغرض المصمم له، ( مثل ارتفاع درجة الحرارة + تسرب الغاز + الدخان + القواطع لتأمين المداخل والمخارج + حساسات الصوت او الحركة + الخ ..)

الشكل العملي لجهاز الانذار بعد الانتهاء منه

تصميم الدوائر الالكترونية لجهاز انذار والحساسات ومصدر تغذية الجهاز

اولاً:  احنا محتاجين مصدر الجهد لجهاز الـ انذار، البطارية ودائرة الشحن وتصميمها بشكل عملي هتلاقيها هنا:

تصميم شاحن البطارية

الدائرة الالكترونية لشاحن اتوماتيك لبطارية 6v,9v,12v، وهذه الدائرة سوف تتيح لنا استخدام بطارية 12 فولت لتصبح مصدر تغذية لجهاز الانذار مع فصل اتوماتيك لبطارية sla، وبعد ذلك نستطيع تصيمم منظمات الجهد ××78 لتوفير جهود اخرى من 12 فولت.



ثانياً: بعد ذلك سوف نقوم بتصميم الحساسات او المستشعرات حسب كل وظيفة لها ويتم توحيد اطراف التغذية تصل للحساسات ويكون طرف اخر للاشارة وده هيكون من كل حساس للدائرة الرئيسية ويصل لكل حساس 3 اطراف، 2 للتغذية الرئيسية له والاخر لاخذ الاشارة منه للدائرة الرئيسية.



تصميم حساس او مستشعر الحريق

تصميم شاحن بطارية جهاز انذار
تصميم شاحن بطارية جهاز انذار

دائرة حساس او مستكشف الحريق بواسطة التغير في درجة الحرارة الدائرة بسيطة وسوف نلغي منها الجزئ الخاص بالتنبيه مع اخذ طرف اشارة منه للدائرة الرئيسية لـ جهاز الانذار.

تصميم حساس او مستشعر الحريق

تصميم حساس السرقة

اما بالنسبة لدائرة حساس السرقة هتكون اعتمادها على شعاع الليزر وقطعه وفي فكرة تانية تقدر تستخدمها لو لا تريد استخدام الليز وتريد استخدام الاشعة الفوق البنفسجية التي لا ترى وهو بانك تستخدم دائرة فاحص الريموت وتسخدمه بنفس الفكرة قطع الاشعة بين الريموت ودائرة الفاحص، كما تريد ،وبعد ذلك هتفصل الجزئ الخاص بالانذار كما وضحنا من قبل واخذ طرف اشارة ويتم تحديده كحساس السرقة.

تصميم حساس السرقة حهاز انذار



تصميم حساس الحركة او مستكشف الصوت

وبالنسبة لدائرة كاشف الصوت فمنها هنقدر نستخدمها لكشف الصوت في الغرفة وليس ذلك فقط ونستخدمها في كشف الحركة داخل الغرفة وتستخدم لتامين مداخل ومخارج المكان المراد تامينه وايضاً هنأخذ منها طرف اشارة ويتم تحديه كحساس الحركة.

تصميم حساس الحركة او مستكشف الصوت جهاز انذار
حساس الحركة او مستكشف الصوت



ثالثاً: بعد الانتهاء من تصميم الحساسات سوف نقوم بتصميم ادوات التنبيه وهتكون همزة الوصل بين الجهاز وصاحب المكان لتنبيه بائ اختراق امني.

تصميم سرينة رئيسية لجهاز انذار

دائرة سرينة جهاز انذار، دائرة السرينة المستخدمة هي سرينة متعددة النغمات نقدر نحدد النغمة المناسبة للجهاز باستخدام المقاومة الكهربائية المتغيرة لكن الدائرة صوتها منخفض لذا سوف نقوم باضافة دائرة مكبر صوت لها وتوصيلها بالدائرة الرئيسية لـ جهاز انذار.



تصميم دائرة تحذير داخل الجهاز ثانوية
بالنسبة لهذه الدائرة فهي دائرة تحذير ثانوية داخل الجهاز مسئولة تعمل في حالة استقبال اشارة من احد الحساسات.

تصميم الدائرة المسئولة عن التنبيه بالتليفونومن خلال الدائرة المعروضة سوف نتضيف لـجهاز الانذار خاصية التنبية بالاتصال على صاحب المكان عند حدوث اي خرق للمكان المراد تآمينه ويتم توصيل هذه الدائرة بالدائرة الرئيسية للجهاز.

تصميم سرينة رئيسية لجهاز انذار
تصميم سرينة رئيسية
 دائرة تحذير داخل الجهاز ثانوية
تصميم الدائرة المسئولة عن التنبيه بالتليفون جهاز انذار
تصميم الدائرة المسئولة عن التنبيه بالتليفون





رابعاً: الدائرة المسئولة عن فتح وغلق جهاز انذار بارقام سرية.

تصميم لوحة توليد الارقام السرية




تصمم دائرة الكترونية لتوليد ( كلمة سر ) من اربع ارقام للتحكم في تشغيل وايقاف جهاز انذار، والدائرة ده هنستخدمها لوقف جهاز الانذار عن العمل في حالة الانذار الخاطئ او بعد التعامل مع الخرق الامني وإقافه.





تصميم لوحة توليد الارقام السرية جهاز انذار
تصميم لوحة توليد الارقام السرية

تصميم الصاعق الكهربائي



 تصميم الصاعق الكهربائي جهاز انذار
 تصميم الصاعق الكهربائي

خامساً: الصاعق الكهربائي لحماية الجهاز من الدخلاء لكي نستطيع استخدام هذه الدائرة نحتاج لكي يكون غطاء الجهاز من المعدن ويتم صعق اي شخص يلمس الجهاز في حالة ال ON.

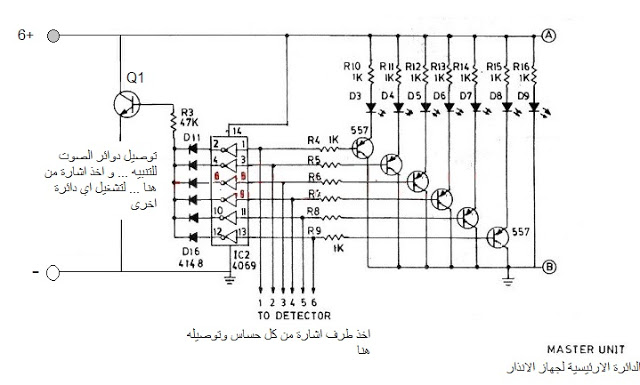

سادساً واخيراً: البانل او الدائرة المختصة بـ باستقبال الاشارة من الحساسات وتحديد الحساس القادم منه الاشارة واطلاق صفارة انذار؛ تصميم دائرة التحذير الرئيسية للـ جهاز،


 التعرف على الدائرة الرئيسية للمشروع وهي المسئولة عن استقبال اشارة الحساسات وتحديد الحساس القادم منه الاشارة مع تنفيذ عملية التنبيه بالاضاءة والصوت والاتصال على الهاتف وتوجد بها ليد لكل حساس لإظهار حالة كل واحد منهم .

الدائرة الرئيسية لجهاز الانذارالدائرة الرئيسية لجهاز الانذار


IC 1_______ timer 555

IC 2_______ 4069

Q1________ Bc 547

Q3 to Q8_____BC557

D3 to D8_____RED LED

D11 to D16___4148 Diode Zener

R4 ..to.. R16_________ 1k ohm

R3 _______ 47k ohm



فيديو شرح كيفية عمل الدائرة الرئيسية لـ جهاز انذار
