تصميم مكبر صوت 10وات

مكبر الصوت 10واتمكبر الصوت 10وات



تصميم مكبر صوت باستخدام IC utc/tda2003

وسوف نعرف كيف نقوم بتصميم المكبر بالصور والفيديو، ونعرف من اين نحصل على IC utc/tda 2003 لان مكبر صوت كلها تعتمد على هذا المكون .

ومدى قدرته على تكبير صوت والتي تصل إلى 10وات، ومن خلال هذه الدائرة والتي تعتبر من الدوائر الالكترونية المهمة لتكبير الصوت وتستطيع ان تحصل على سماعة عالية القدرة وبتذويدها بـ جاك  3.5mm والذي يناسب جميع الاجهزة وتستطيع توصيلها بالمايك او اي مصدر صوت معين تريد تكيبرها.

مكبر صوت على بورد الاختبار

مكبر الصوت 10 وات على بورد الاختبارمكبر الصوت 10 وات على بورد الاختبار



الدائرة الالكترونية ومكوناتها



 :ملحوظة

  •  يوجد خطاً في تجميع الدائرة، وهو انه يجب مرعات المسافات بين مكونات الدائرة بعضها خصوص في دوائر صوت ودوائر الارسال .

مكبر صوت بعد التصميم.





فيديو الشرح والتجربة العملية ل مكبر صوت بعد التصميم على البريد بورد

utc/tda2003

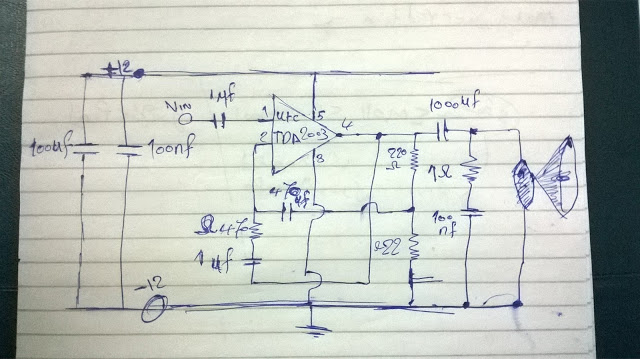

الدائرة الالكترونية مكبر مكبر صوت 10وات

الشكل العملي مكبر الصوت 10وات
