محرك الخطوة ودوائر تشغيله


محرك الخطوةStepper Motor

ماهو محرك الخطوة ؟

في عالم الالكترونيات والمشاريع الالكترونية لانستطيع الاستغناء عن المحركات الكهربائية واليوم هنتعرف على اكثر هذه المحركات اهمية ؛ محرك الخطوة،

محرك الخطوة هو محرك كهربائي عالى الدقة يتم التحكم فيه بشكل دقيق جداً فأنت تستطيع التحكم في زاوية الحركة والتوقف ويستخدم في الاجهزة الدقيقة كالطابعة والاجهزة والالات المستخدمة في المصانع.

وكما ذكرت ان ميزة هذا المحرك هي الدقة لذلك يستخدم في صناعة الروبوت والالات الموجهة والتي تحتاج الى الدقة لتوجيهها، وليتم التحكم في هذا النوع من المحركات تحتاج الى دائرة الكترونية كاملة لتشغيله.

فيديو توضيح لكيفية عمل Stepper motor

بعض بيانات Stepper Motor



دوائر تشغيل محرك الخطوة



تشغيل محرك الخطوة بواسطة تايمر 555 ،تقوم الدائرة بتشغيل محرك الخطوة ذات المخارج المتعددة والموضح  في الصورة والتحكم في سرعته بواسطة المقاومة الكهربائية المتغيرة الموجودة في الدائرة الالكترونية

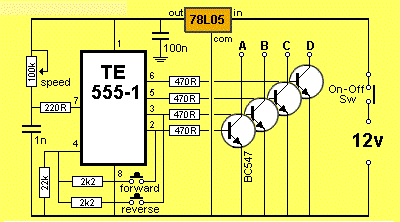

الدائرة الالكترونية لتشغيل محرك الخطوة بالتايمر 555



دائرة تشغيل محرك الخطوة

التعليقات

أترك تعليق..

اترك تعليقاً

لن يتم نشر عنوان بريدك الإلكتروني. الحقول الإلزامية مشار إليها بـ *

  1. الرسمه الاولانيه غلط فى غلط ومش عارف الى رسمها رسمها ازاى ولا مفكرش مدىللاى سى الكهربه مكان الارضى ولا انا الى مش شايف

    1. اهلاً بيك يا كمال ، عدل على صورة الدائرة وارسلها لي .. اراجعها .. واشكرك على كل حال
