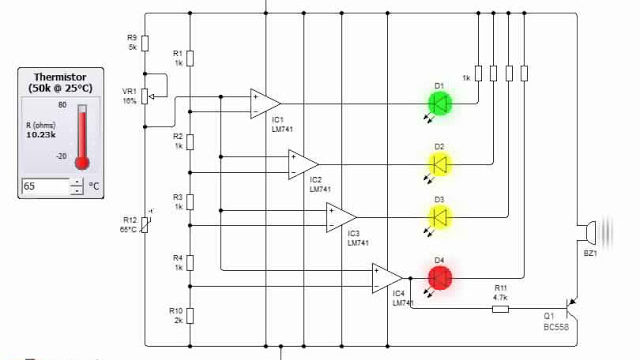

دائرة مراقب درجة الحرارة مع التنبيه

دائرة مراقب درجة الحرارة مع التنبيه دائرة مراقب درجة الحرارة مع التنبيه

في هذه الدائرة نتكلم عن مؤشر لدرجة الحرارة من خلال استخدامنا لمكبر العمليات 741. وتمكنك الدائرة من وضع اربع مراحل لقياس درجة الحرارة وفي حالة وصول درجة الحرارة عند كل مرحلة يعمل الليد ويعطي إشارة بان درجة الحرارة وصلت لهذه النقطة. وعند وصول درجة الحرارة للمرحلة الاخيرة تعطيك اشارة وايضاً تعطيك تحذير بذلك.

وللإستفادة الاكثر من هذه الدائرة يمكنك إضافة لها ريليه او اخذ اشارة منها لربطها بدوائر اخرى لتنفيذ امر او لتشغيل اشياء اخرى. وقد قمنا توفير لك كل ماتريده من مخطط للدائرة والمكونات التي تحتاجها لتصميم الدائرة وايضاً ملف محاكاة لها.

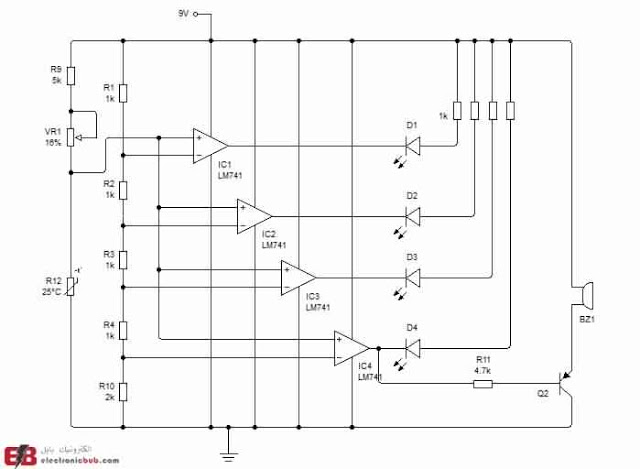

الدائرة الالكترونية

دائرة مراقب درجة الحرارة مع التنبيه

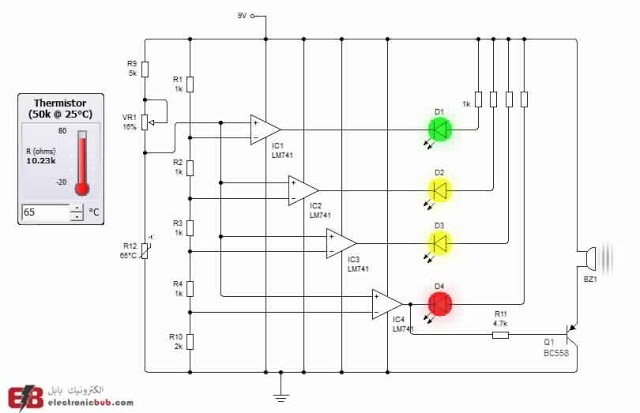

تحميل ملف مخطط الدائرة و محاكاة الدائرة على برنامج Circuit Wizard



مكونات الدائرة الالكتروني



Name

Quantity

100k Potentiometer

1

1k Resistor (1/4W)

8

2k Resistor (1/4W)

1

4.7k Resistor (1/4W)

1

5k Resistor (1/4W)

1

9V Voltage Rail (Ideal)

1

Buzzer (6V)

1

Green LED (0.2 in  5 mm)

1

Ideal PNP Transistor

1

LM741 Operational Amplifier

4

Red LED (0.2 in  5 mm)

1

Thermistor (50K @ 25°C)

1

Yellow LED (0.2 in  5 mm)

2



op-amp 741 pinout

لقد قمنا بإستخدام 4 من مكبرالعمليات 741، وتم استخدامه وهو في خاصية المقارن Comparator وتم وضع جهد مرجعي Vref على طرف 2 inverting لكل واحد منهم وبإستخدام عدة مقاومات على التوالي لتعمل عمل مقسم الجهد Voltage Divider بقيم مختلفة على اطراف 2 لـ 741.

وفي الطرف 3 لكل مكبرات 741 يتم وضع عليهم إيضاً مقسم جهد يتكون من (R9 و VR1 و السيرمستور Thermistor) ، وعند زيادة درجة الحرارة على thermistor تقل قيمة مقاومته وبالتالي تزيد قيمة الجهد على الطرف 3 noninverting لكلاً منهم وتقوم كل شريحة من 741 بعمل مقارنة بين قيم الجهد على كلاً طرفيه noninverting و inverting، ولكل واحد من 741 يعطي خرج على طرفة 6 طبقاً لذلك.

ولقراءة المزيد: عن مكبرات العمليات Op-Amp وهي في حالة Comparator

وتم استخدام المقاومة المتغيرة VR1 مع thermistor لتحديد نطاق درجات الحرارة التي يجب عندها اعطاء المؤشرات. وتم استخدام ترانزستور من النوع pnp لإخذ اشارة من مستوى من مستويات درجات الحرارة لتشغيل Buzzer فيعطيك تنبيه ضوئي وصوتي ايضاً.
