مصادر الطاقة Power Supply للإردوينو

مصادر الطاقة Power Supply للإردوينو

يحتاج الاردوينو إلى مصدر طاقة Power supply لتشغيله،..عند انتهائك من عملية برمجة الاردوينو فإنك سوف تحتاج الى مصدر للطاقة لكي تقوم بتشغيل الاردوينو وتنفيذ الأوامر التي أعطيتها له.

وتستطيع تشغيل الأردوينو بثلاث طرق مختلفة. سوف نتناول شرح هذه الطرق لتشغيل لوح اردوينو من نوع Arduino UNO..

الطريقة 1: تشغيل لوح الاردوينو بكابل USB

اول طريقة وهي التي يقوم بها معظم الأشخاص وهي توصيل لوح الاردوينو مباشرة بجهاز الكمبيوتر من خلال وصلة USB type a,b. حيث يستمد طاقته من الـ Power supply الخاص بالكمبيوتر. كل ما يتوجب عليك هو عدم فصلك للوح الاردوينو من الكمبيوتر بعد عملية البرمجة.
وسوف تجد أن لوح الاردوينو بدأ بالفعل بتنفيذ الأوامر التي أعطيتها له.

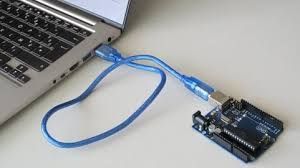

الطريقة 1: تشغيل لوح الاردوينو بكابل USB



توجد ايضاً طريقة أخرى وهي من خلال Adapter،..

الطريقة 2: تشغيل لوح الاردوينو بـ Adapter

المحول Adapter وهو كما تعلم محول يقوم بخفض الجهد والنوع الذي سوف نستخدمه مع الاردوينو هو محول يقوم بخفض الجهد 220V AC الى 9V DC.

استخدام adapter لتشغيل الاردوينو



قيم المحول التي يجب مراعاتها:

يجب أن تكون قيمة جهد الـ Adapter تتراوح بين 9V الى 12V كحد اقصى.

  • أن ال Output الي هو 9V او يكون DC وليس AC.
  • أن يكون تيار Output على الاقل 250mA، و 1A اذا كنت ستستخدم مكونات (مثل: المحركات او مجموعة من LED ) مع لوحة الاردوينو اونو.
  • طبعاً يكون الكابس (Plug) الخاص بالـ Adapter من النوع 2.1mm وذلك ليتناسب مع السوكيت الموجود بلوحة الاردوينو اونو.
  • وملحوظة اخيرة: ان يكون الـ Plug من نوع “centre positive” والمقصود بها أن يكون pin الموجودة بداخله موجبة positive.

الخطوة 3: تشغيل الاردوينو بالبطارية

طرق تشغيل الاردوينو بالكمبيوتر او بالمحول ليست مناسبة لكل المشاريع، فماذا لو كان مشروعك يحتاج الى الحركة أو عدم التقيد بمكان؟ كمشاريع الروبوت مثلاً..

حينها سوف تحتاج الى مصدر طاقة خارجي تستطيع التنقل به،… وهنا سوف تحتاج الى البطارية واستخدامها كمصدر طاقة للوح الاردوينو. ومن أنسب البطاريات التي تستطيع الحصول عليها واستخدامها لتشغيل الاردوينو هي البطارية 9V.

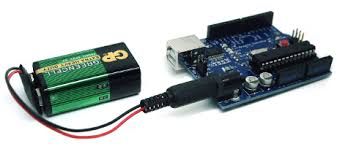

استخدام بطارية 9 فولت لتشغيل لوحة الاردوينو



الخلاصة

يتم استخدام ثلاث طرق لتشغيل الأردوينو، يمكنك توصيله مباشرة بالكمبيوتر بكابل USB. او تستطيع تشغيله من خلال المحول Adapter، وهو من النوع Input 220VAC و Output 9VDC او 12VDC. وبتيار يتراوح بين 220mA الى 1A. والطريقة الثالثة هي من خلال استخدام بطارية 9V.
