تعريف الجهد الكهربائي؟ وفرق الجهد V – ومفهومه وأنواعه

تعريف الجهد الكهربائي Electric Voltage : له اسماء اخرى مثل القوة الدافعة الكهربية أو الفُولتية وهو الطاقة التي تعطئ للإلكترون ليتمكن من الحركة ويرمز له بالرمز ( V ) ويقاس بوحدة الفولت ( Volt ).

وحدة قياس الجهد

يقاس الجهد بوحدة الفولت ( Volt ) نسبة إلى العالم الإطالي ألساندرو فولتا

يعرف الجهد بأنه الشغل ( Work ) اللازم لنقل وحدة الشحنات من نقطة لاخرى، ويقاس بالفولت Volt والذي يكافئ جول لكل كولوم أي أن: V = J / C  , V = dW/ dQ .

حيث أن:

  • V : الجهد وتقاس بالفولت V.
  • W : الشغل وتقاس بالجول J .
  • Q الشحنة Charge وتقاس بالكولوم C .

مفهوم الجهد الكهربائي

مفهوم الجهد الكهربائي

لتوضيح مفهوم الجهد الكهربائي نقوم بعمل التجربة التالية:

الماء = الشحنة الكهربائية
ضغط المياه = الجهد الكهربائي
تيار المياه = التيار الكهربائي

إذا كان لدينا إناءان A,B وقمنا بإيجاد فرق بين مستوى سطح الماء فيهما وذلك بتوصيلهما عن طريق أنبوب واستخدام مضخة كما بالصورة  فإنه عند فتح الصمام الموجود في الآنبوبة بين الإناءين نجد أن الماء يسري من الإناء A (حيث سطح الماء مرتفع) إلى الإناءB (حيث سطح الماء منخفض).
وعليه فإن: الجهد الكهربائي يمثل كـ الفرق في مستوى سطح الماء بين الإناءين. التيار الكهربائي يمثل كـ سريان الماء من الإناء A إلى الإناء B أما المضخة التي تسببت في إيجاد الفرق بين سطحي الماء ( فرق الجهد ) فهي تمثل كـ مصدر الجهد (بطارية مثلاً).

مثال اخر

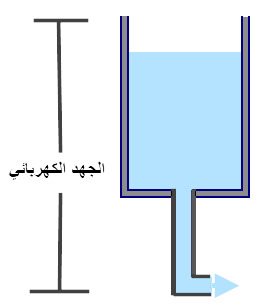

إذا كان لدينا خزان مرتفع عن الارض ملئ بالمياه وتم فتح فيه فتحه في نهايته، متصلة بامبوب كما موضح في الصورة التالية. فإن الضغط في نهاية الانبوب هو يمثل كـ الجهد الكهربائي وكمية المياه بالخزان تمثل كـ الشحنة الكهربائية. فكلما ازدات المياه في الخزان وهي ( الشحنة الكهربائية ) كلما زاد الضغط في نهاية الانبوب وهو ( الجهد الكهربائي ).والخزان يمثل كـ بطارية لمصدر الجهد.

الجهد الكهربائي

شرح الجهد الكهربائي بمحاضرة من دورة الالكترونيات العملية

شرح الجهد الكهربائي “محاضرة عملية”

في هذه المحاضرة سيتم شرح الجهد الكهربائي ، وسنتطرق الى فهم الجهد الكهربائي وكيف يمكننا حسابه، كل هذا مدعم بشكل نظري وايضا بالتجارب العملية…

مشاهدة الان

أنواع الجهد

يوجد ثلاثة أنواع رئيسية من الجهد:

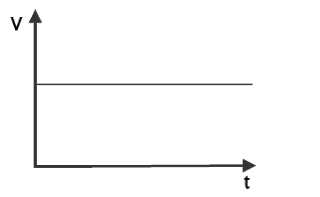

1. الجهد المستمر DC:
وهو ثابت القيمة والاتجاه مع تغير الزمن مثله مثل التيار المستمر ويمكن الحصول عليه من البطاريات والمراكم والخلايا الشمسية ومولدات التيار المستمر.

الجهد المستمر DC

2. الجهد المتردد AC:
وهو مغير في القيمة والاتجاه مع تغير الزمن مثل التيار المتردد ويمكن الحصول عليه من مولدات التيار المتردد ( محطات توليد الكهرباء ).

الجهد المتردد AC

3. الجهد المختلط:

وهو متغير القيمة ثابت الاتجاه مع تغير الزمن مثله مثل التيار المختلط ويمكن الحصول عليه من دوائر تقويم التيار المتردد.

الجهد المختلط

كيفية استخدام الافوميتر لقراءة الجهد

الفولتميتر: هو جهاز يستخدم لقياس الجهد ويتم توصيله بالتوازي مع أطراف الدائرة او مع اطراف العنصر المراد قياس الجهد عليه.
ويتم وضع طرفي الفولتميتر الموجب والممثل في اللون الاحمر مع الطرف الموجب للعنصر المراد قياسة والطرف السالب والممثل في اللون الاسود مع الطرف الاخر للعنصر.

كيفية استخدام الافوميتر لقراءة الجهد

فيديو لشرح الكهرباء والجهد الكهربائي >>
